直流高壓發生器(一體式)簡介 ----Product introduction
ZGF直流高壓發生器又稱高頻、智能直流高壓發生器及直流高壓發生裝置，直流高壓發生器輸出直流電壓等級包括為60kv直流高壓發生器、120kv直流高壓發生器、200kv及300kv直流高壓發生器，直流高壓發生器用于電力部門現場試驗高壓發生專用配套設備，直流高壓發生器特別適用于電力部門直流耐壓現場試驗。
武漢微安電力科技有限公司推出的ZGF系列直流高壓發生器延用了九十年代專業技術、該直流高壓發生器但在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度，ZGF系列直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能，ZGF系列直流高壓發生器帶0.75倍電壓鎖存按鍵功能，并配有時間繼電器，該直流高壓發生器能在試驗中設置定時聲音報警，整
主要特點
1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
2、ZGF系列直流高壓發生器具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，顯示直觀
3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態
4、ZGF系列直流高壓發生器具有0.75倍電壓換算，方便測試氧化鋅避雷器
5、ZGF系列直流高壓發生器產品結構緊湊、體積小、攜帶方便
直流高壓發生器(一體式)參數 ----Technical parameter
| 型號、規格 |
額定輸出 直流電壓(kV) |
額定輸出 直流電流(mA) |
額定輸出 功率(W) |
過電壓整理 范圍 |
重量 | 倍壓箱高度 |
| ZGF-60kV直流高壓發生器 | 60kV | 2 | 120 | 22kv~60kv | 16 | 0.5 |
| 60kV | 5 | 300 | 0.5 | |||
| 60kV | 10 | 600 | 0.5 | |||
| ZGF-120kV直流高壓發生器 | 120kV | 2 | 240 | 42~120 | 20 | 0.8 |
| 120kV | 5 | 600 | 0.8 | |||
| 120kV | 10 | 1200 | 0.8 | |||
| ZGF-200kV直流高壓發生器 | 200kV | 2 | 400 | 72~200 | 26 | 1.2 |
| 200kV | 3 | 600 | 1.2 | |||
| 200kV | 5 | 1000 | 1.2 | |||
| ZGF-300kV直流高壓發生器 | 300kV | 2 | 600 | 100~300 | 31 | 1.7 |
| 300kV | 5 | 1500 | 1.7 | |||
| 300kV | 10 | 3000 | 1.7 |
| 技術條件 | 電源 | AC220V±10%，50Hz±1% |
| 輸出電壓指示精度 | ＜1級 | |
| 輸出電流指示精度 | ＜1級 | |
| 紋波系數 | ≤0.5% | |
| 0.75倍輸出電壓指示精度 | ＜1級，帶鎖存 | |
| 使用條件 | 相對濕度 | 25℃時不大于85%，無凝露 |
| 工作方式 | 間斷使用30分鐘 | |
| 環境溫度 | -10～40℃ | |
| 海拔高度 | 1500m以下 | |
| 保護功能 | 內部過壓保護，內部過流保護 | |
| 外部過壓保護，外部過流保護或擊穿保護 | ||
| 內部功率保護 | ||
| 非零點啟動保護 | ||
| 定時聲訊報警 | ||
直流高壓發生器(一體式)圖片 ----Picture display
直流高壓發生器-控制部分

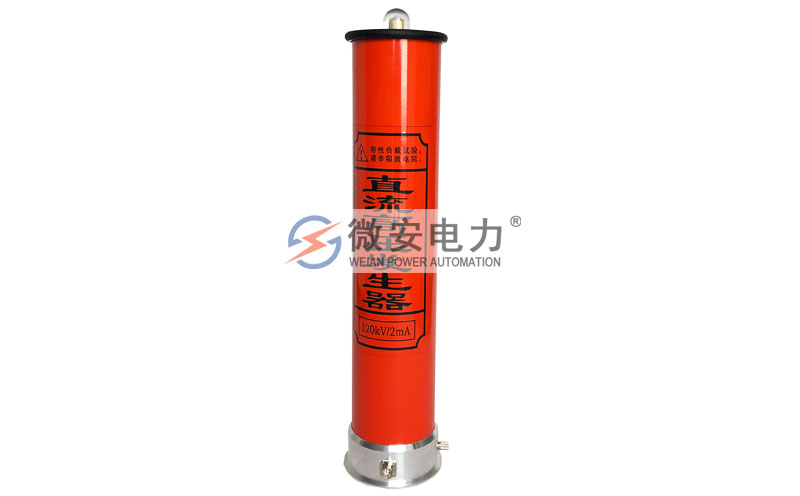

直流高壓發生器-倍壓桶

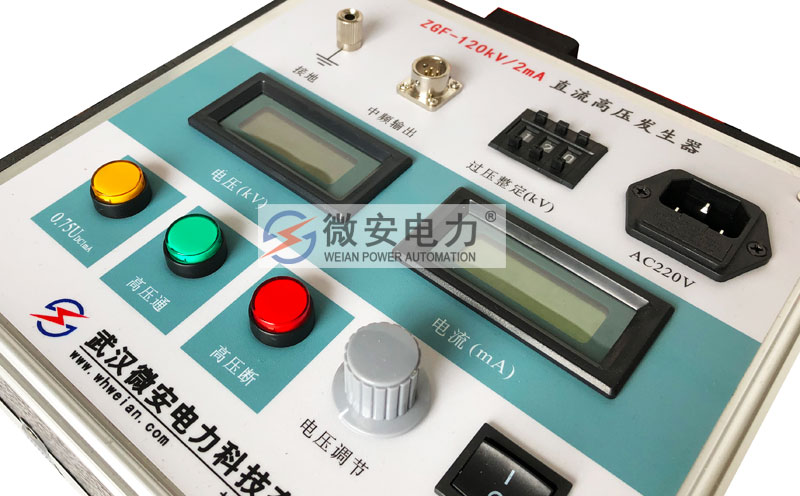

直流高壓發生器-面板

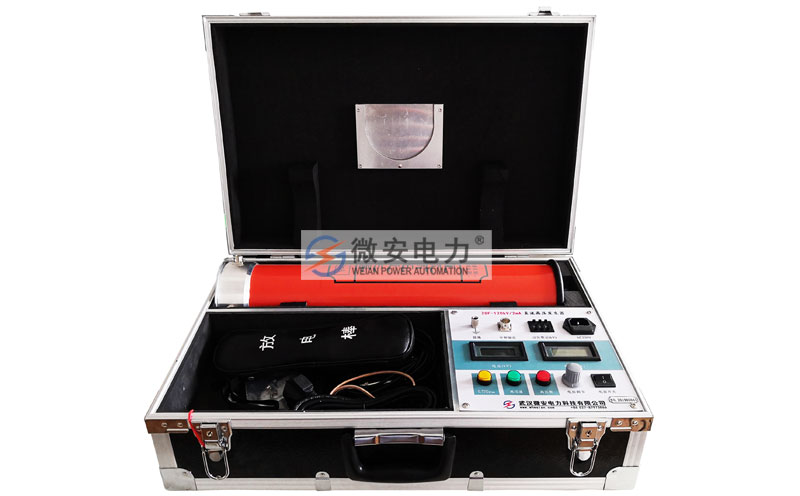

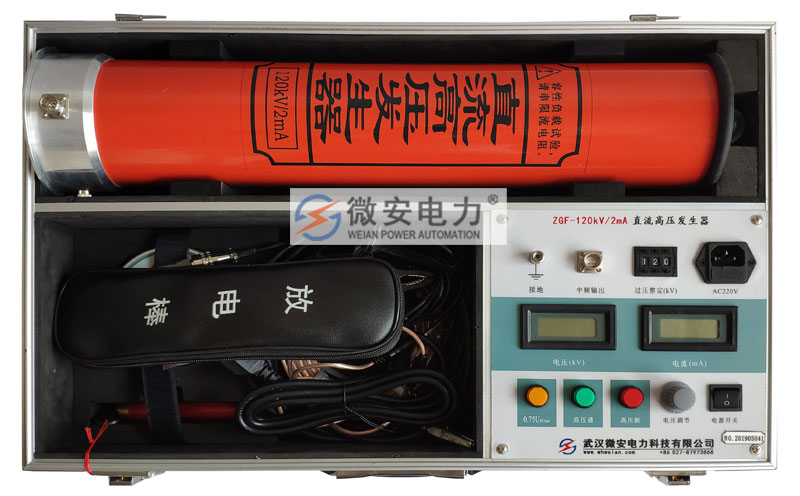

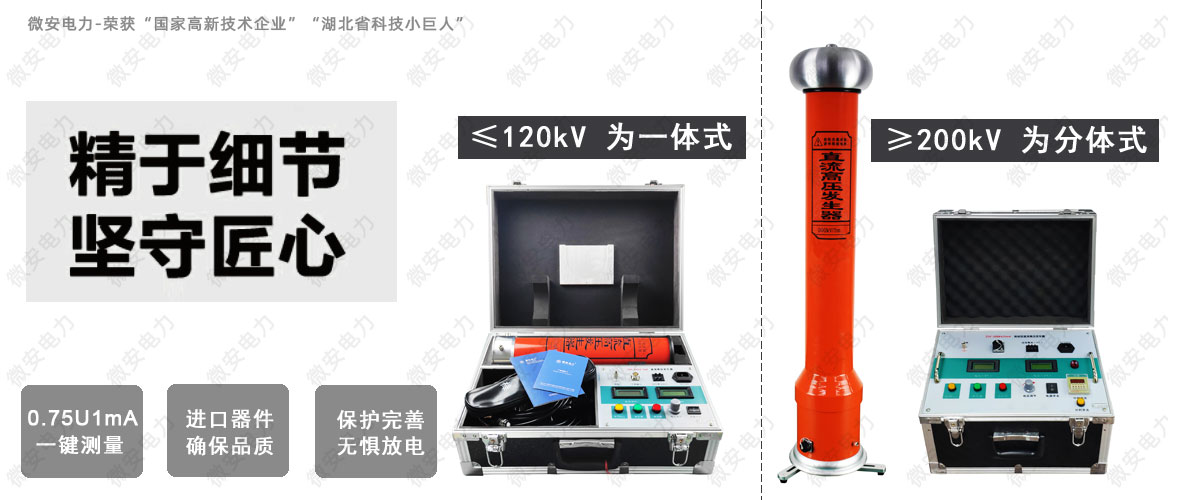

直流高壓發生器-整機

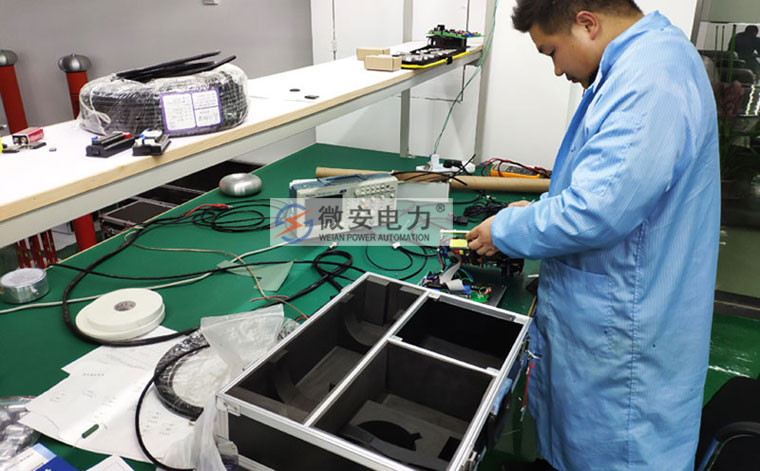

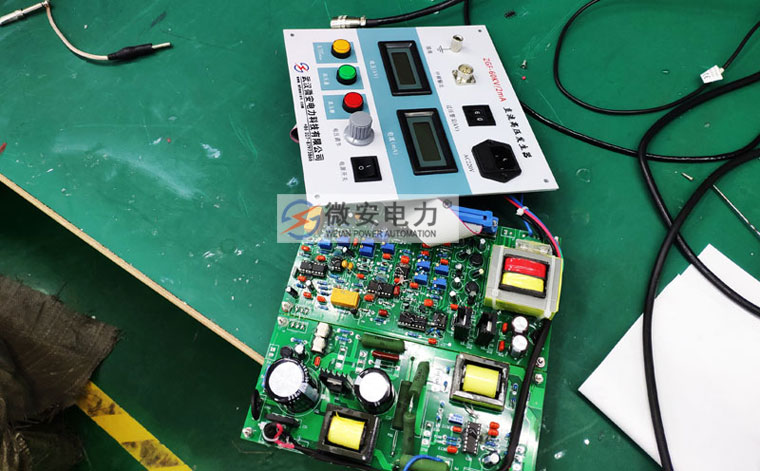

直流高壓發生器-生產1
直流高壓發生器-生產2

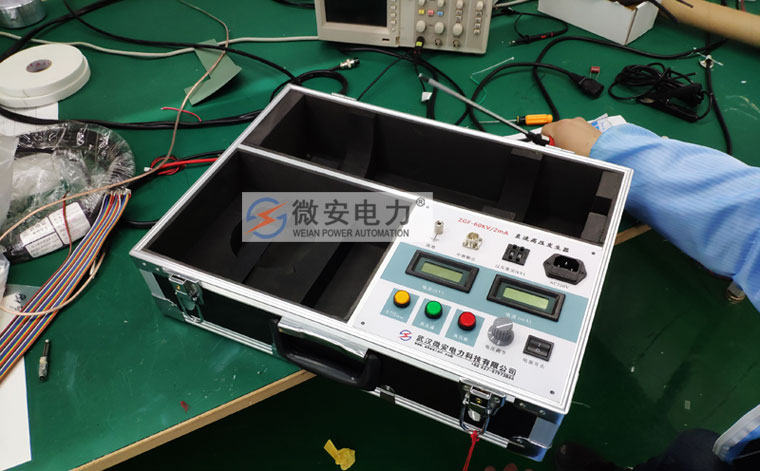

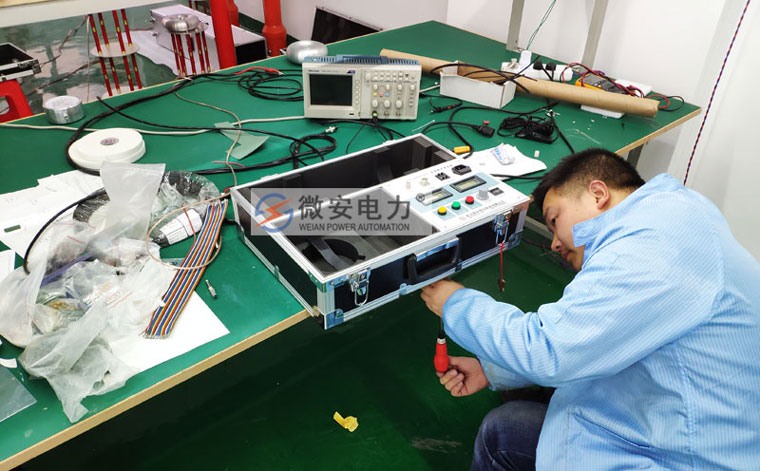

直流高壓發生器-裝配1
直流高壓發生器-裝配2
直流高壓發生器(一體式)附件配件 --------Accessories
本產品ZGF直流高壓發生器詳細清單請以說明書或代銷合同為準
| 主機 | 1臺 | 高壓倍壓筒 | 1臺 |
| 微安表 | 1個 | 放電棒 | 1根 |
| 限流電阻 | 1個 | 高壓線 | 1根 |
| 電源線 | 1根 | 四芯屏蔽線 | 1根 |
| 接地線 | 1根 | 保險管 | 1個 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |

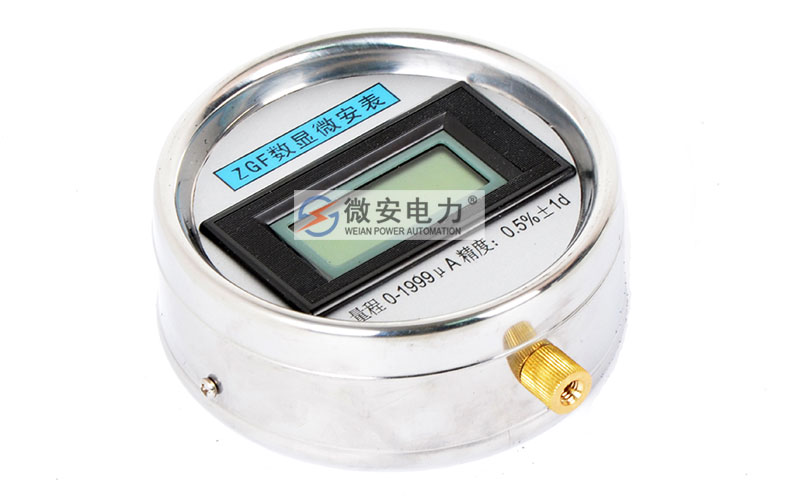

直流高壓發生器-微安表

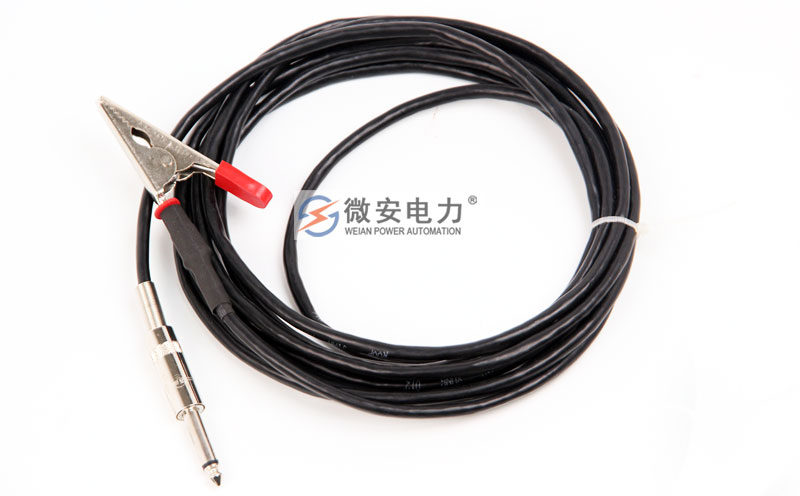

直流高壓發生器-高壓連接線

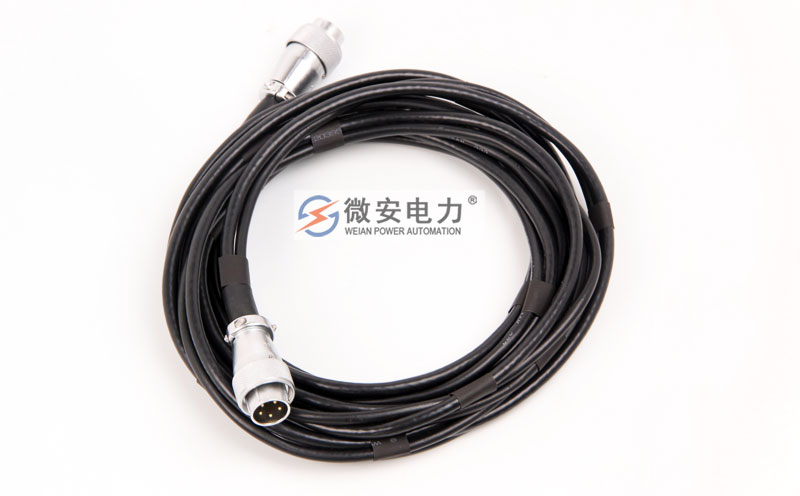

直流高壓發生器-儀器連接線

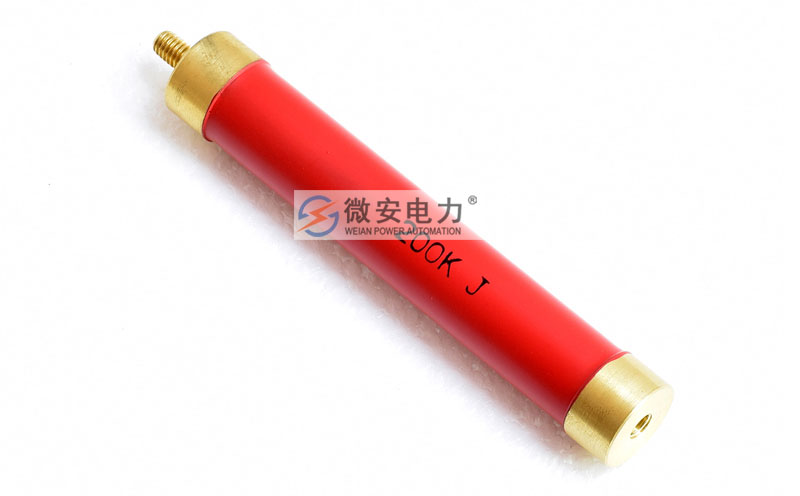

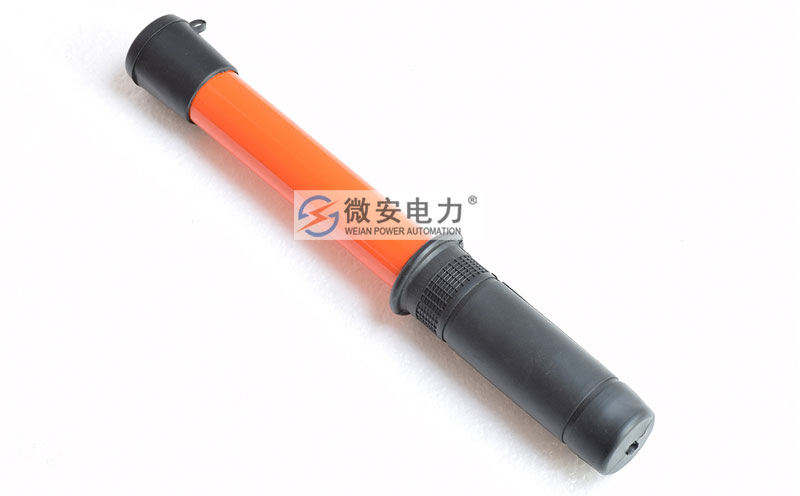

直流高壓發生器-限流電阻
直流高壓發生器-放電棒

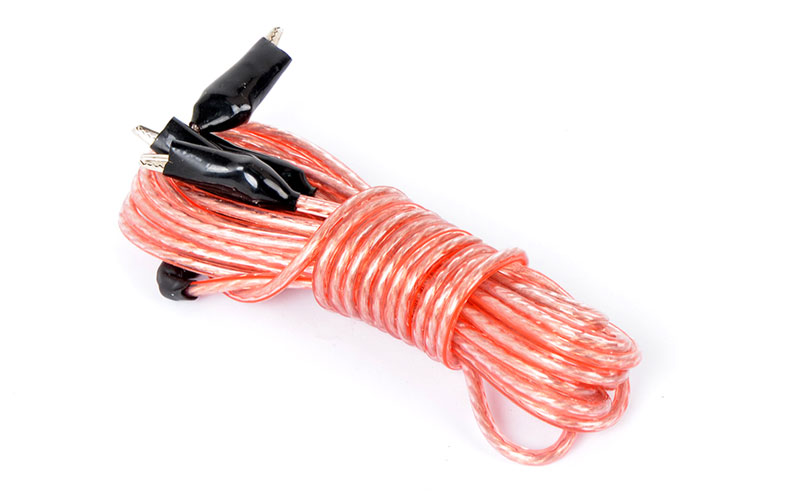

直流高壓發生器-接地線

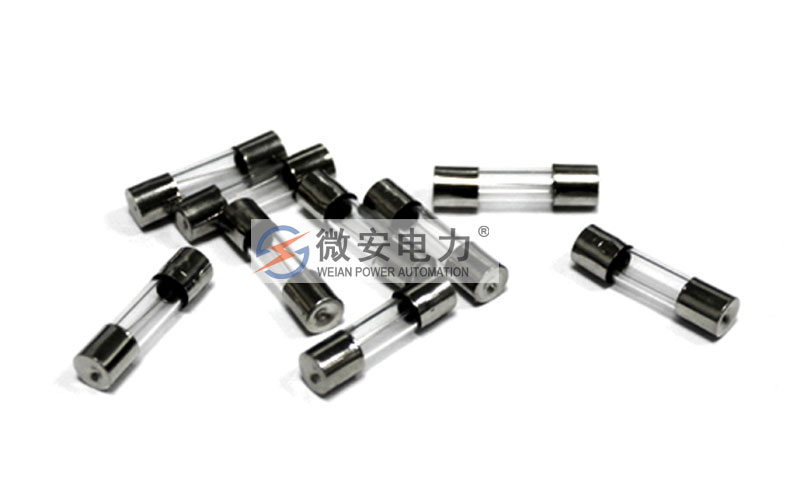

直流高壓發生器-保險管

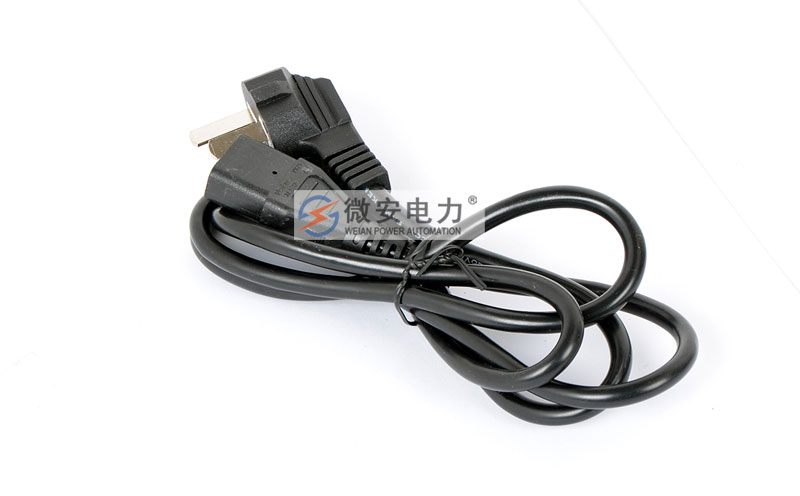

直流高壓發生器-電源線
